(2020.06.13時点)NrealLightサンプルデモを動かすために、公式サイトを読んだので、備忘録として残します。
原文は、以下のリンクにあります。
https://developer.nreal.ai/develop/unity/emulator

Emulator: Testing your app

エミュレーターを使用すると、実際のNreal Lightグラスや、Nrealコンピューティングユニットなしで、PC上の複合現実アプリケーションをテストできます。
エミュレーターを使用すると、アプリをビルドして、Nrealデバイスにデプロイしなくても、テスト、反復、デバッグを行うことで、アプリ開発のスピードアップができます。
Unityを使用して、エミュレータプレハブをインポートするだけで、アプリをテストするこができます。

エミュレータの制御は、一般的な3Dビデオゲームと非常によく似ています。
キーボードとマウスを使用して、3D空間での頭の動き、コントローラの回転、追跡可能な平面または画像を制御することができます。

このセクションでは、次のことを学びます。

1. Unityをエミュレーターとして利用して、MRアプリをデバッグする方法
2. Nreal Lightグラスと、コントローラーセンサーからの入力情報を、キーボードとマウスを使用して、デバッグ時にシミュレートする方法

Prerequisites(前提条件）

・ NRSDKの概念と作業の流れを理解する

・ Unity(2018.x.x)に、NRSDKをインポートする
　　※Unity最新版(2019.x.x)で実行するとエラーが表示されて、エミュレーターが動作しないため注意

・ アプリのコードとリソースを準備する

Find Emulator in NRSDK package

Unityの「プロジェクトビュー」を開くと、「Assets > NRSDK > Emulator」というフォルダが見つかります。



Emulator Structure

エミュレーターフォルダーには、エミュレーターのすべてのコードとリソースが含まれています。

・　Editor
　Unityエディターの変更に使用するスクリプトが含まれています。
　※NRSDK1.3.0には、このフォルダは見つかりません

・　Image
　コントローラの状態を表示するためのUI画像リソースが含まれています

・　Materials
　エミュレーターのTrackableImageおよびTrackablePlaneのマテリアルが含まれています

・　Models
　サンプルシーンで使用されている部屋モデルが含まれています

・　Prefabs
　NRTrackableImageTarget.prefab：　画像の検出をシミュレートするために使用されます
　NRTrackablePlaneTarget.prefab：　平面の検出をシミュレートするために使用されます

・　Resources
　動的にリソースを読み込むのに使用します

・　Scene
　TrackableImageと、TrackablePlaneをテストするための2つのデモが含まれています

・　Script
　NativeEmulator.cs：　低レベルAPIの呼び出しに使用します
　NREmulatorManager.cs：　エミュレータのライフサイクルを管理するためのスクリプトです
　NREmulatorController.cs：　コントローラの入力をシミュレートします
　NREmulatorHeadPose.cs：　頭の動きをシミュレートします
　NRTrackableImageBehaviour.cs：　追跡可能な画像をシミュレートするスクリプトです
　NRTrackablePlaneBehaviour.cs：　追跡可能な平面をシミュレートするスクリプトです
　NRTrackableObserver.cs：　追跡可能なターゲットのオブザーバーです
　TrackableFoundTest.cs：　テストスクリプトです

Simulating the 6DoF Head Pose

・　キーボードの「W」「S」「A」「D」を使用して頭の位置の動きをシミュレートします

・　スペースキーを押し、マウスを使用して頭の回転をシミュレートします

・　サンプルコード

void UpdateHeadPosByInput()
{
　float mouse_x = Input.GetAxis(“Mouse X”) * HeadRotateSpeed;
　float mouse_y = Input.GetAxis(“Mouse Y”) * HeadRotateSpeed;
　Vector3 mouseMove = new Vector3(m_CameraTarget.transform.eulerAngles.x –
　　mouse_y, m_CameraTarget.transform.eulerAngles.y + mouse_x, 0);
　Quaternion q = Quaternion.Euler(mouseMove);
　m_CameraTarget.transform.rotation = q;

　Vector3 p = GetBaseInput();
　p = p * HeadMoveSpeed * Time.deltaTime;
　Vector3 pos = p + m_CameraTarget.transform.position;
　m_CameraTarget.transform.position = pos;

　// Call api to simulate the headpose movement
　NREmulatorManager.Instance.NativeEmulatorApi.SetHeadTrackingPose(pos, q);
}

Simulating Controller Input

ゲームウィンドウの右下隅に、タッチの動きやボタンイベントなど、エミュレーターコントローラーの状態を示すコントローラーUIもあります。

コントローラーを利用して様々なアクションを入力できます。

Tutorial: Simulating Headpose, Controller & Trackable Object

Run the Sample

はじめに、「Assets/NRSDk/Emulator/Scenes/TrackableImageEmulator.unity」と
「Assets/NRSDk/Emulator/Scenes/TrackablePlaneEmulator.unity」の２つは、
エミュレーターのサンプルです。
開発者は、Unity Editorで直接シーンを再生したり、apkに組み込んでNreal Deviceで実行したりできます。

Create your own

1. シーンにAssets / NRSDK / Prefabs / NRCamreaRig.prefabとNRSDK / Prefabs / NRInput.prefabがあることを確認してください。

   • Unity Editorが実行時に、NREmulatorHeadPose.prefabがNRCameraRig.prefabによってシーンに自動的にロードされ、頭のポーズデータをシミュレートします。
   • Unity Editorが実行時に、EmualatorController.PrefabがNRInput.prefabによってシーンに自動的に読み込まれ、コントローラーの入力データをシミュレートします。
2. 「Assets / NRSDK / Emulator / Prefabs / NRTrackableImageTarget.prefab」または「Assets / NRSDK / Emulator / Prefabs / NRTrackablePlaneTarget.prefab」を配置して、trackalbe イメージと平面をシミュレーションします。
   • TrackableObserver.csは、everyNRTrackableImageTarget.prefabおよびNRTrackablePlaneTarget.prefabに添付されています。TrackableObserverの中に、Trackableを見つけた時、見失った時の独自ロジックを登録する必要があります。

3. 「/Assets/NRSDK/Emulator/Scripts/TrackableFoundTest.cs」に、registerイベントのサンプルがあります。

   ・ Sample Code: TrackableFoundTest.cs

   public class TrackableFoundTest : MonoBehaviour {

   　// Observer of the registed event
   　public TrackableObserver Observer;
   　// Showing GameObject on the detected Trackable object
   　public GameObject Obj;

   　void Start ()
   　{
   　　Obj.SetActive(false);
   　　Observer.FoundEvent += Found;
   　　Observer.LostEent += Lost;
   　}

   　private void Found(Vector3 pos, Quaternion qua)
   　{
   　　Obj.transform.position = pos;
   　　Obj.transform.rotation = qua;
   　　Obj.SetActive(true);
   　}
   　private void Lost()
   　{
   　　Obj.SetActive(false);
   　}
   }

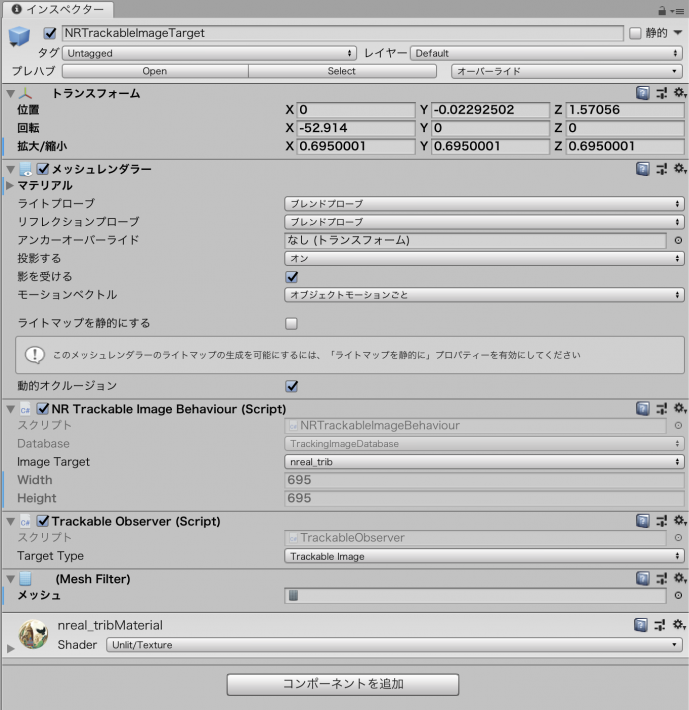

4. 画像を検出ターゲットとして使用する場合は、NRTrackableImageTarget.prefabで画像データベースを切り替えることができます

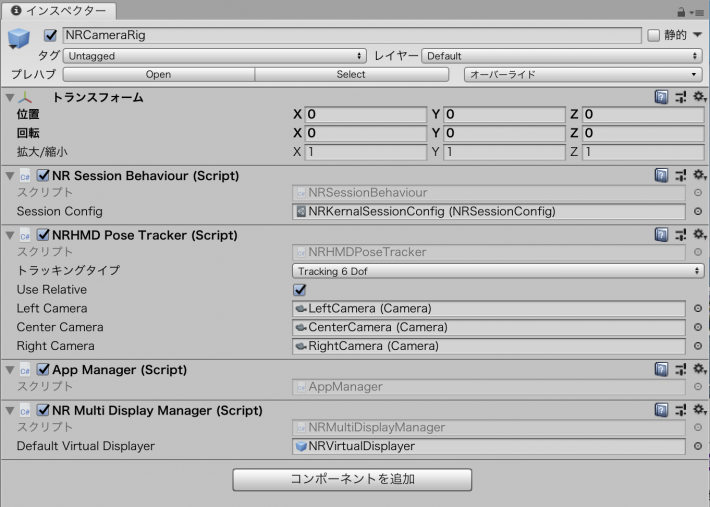

   ・NRSDKでは、画像検出用に3つのデフォルト画像が提供されています。独自のものを追加したい場合は、NRCameraRig.prefabを見つけてください。

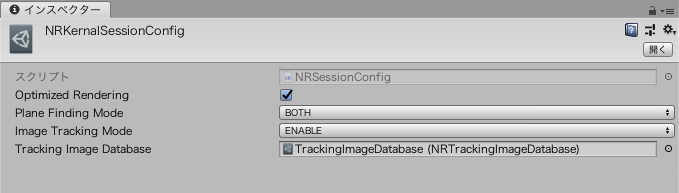

   　・NRSessionBehaviour.csの下のFindNRKernalSessionConfig.asset

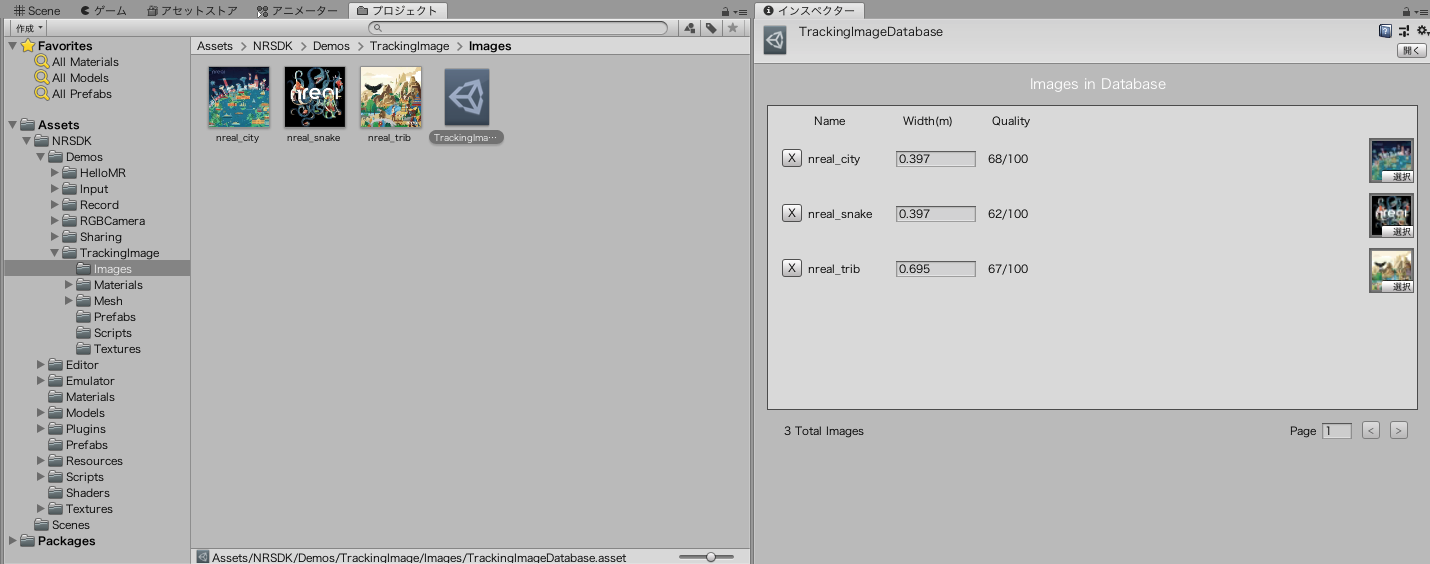

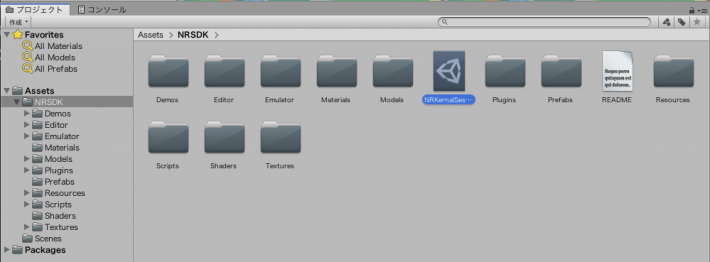

   ・プロジェクトビューで、Assets＞NRSDK＞NRKernalSessionConfigを選択し、インスペクターで「TrackingImageDatabase」を見つけて、独自のdatabase.assetをドラッグします。



   ・画像追跡データベースに画像を追加する方法について読む
